Pnömatik Fanlar

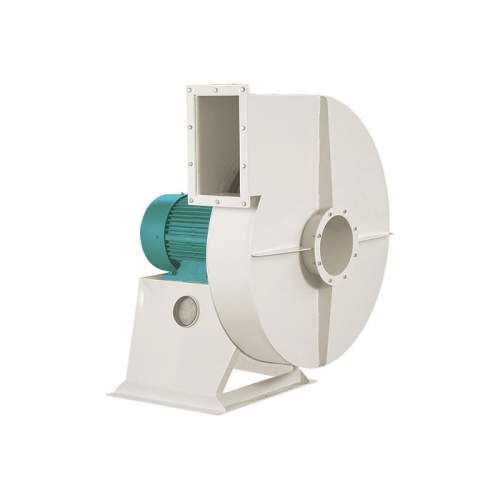

Tamamen çelik konstrüksiyondan imal edilmiştir. Motor, motor sehpası ve döner rotor kısmından meydana gelir. Un fabrikalarının aspirasyon ve pnömatik taşıma sistemlerinde kullanılmaktadır. Fan, motor mili üzerine direkt bağlanmış ve motor rulmanları üzerinden dönmesi sağlanmıştır. Standart kapalı tip motorlardan ihtiyaca göre 30 kw'dan 90 kw'a kadar motor kullanılabilir.

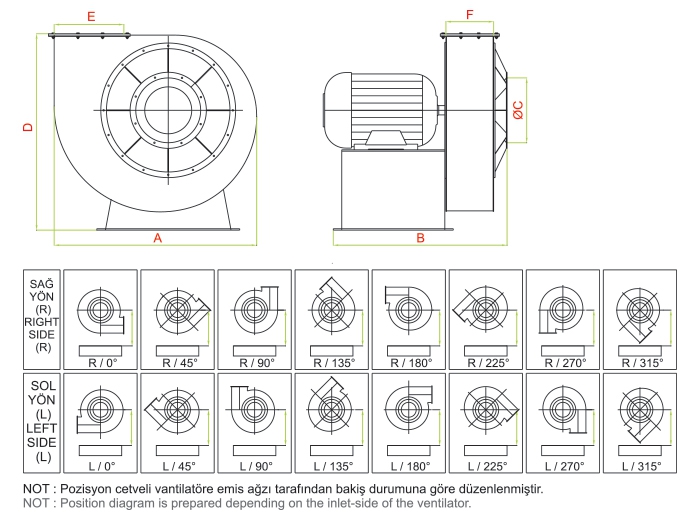

Model Type Ölçüler/Dimensions (mm)       Motor Povver Debi Ağırlık Weight
  A B 0C D E F kw 616 - rpm max m3/h
30 kw 1242 1090 280 1345 425 235 30 3000 145 535
37 kw 1236 1122 310 1323 430 250 37 3000 155 590
45 kw 1257 1195 324 1295 447 300 45 3000 165 655
55 kw 1257 1304 359 1400 556 476 55 3000 170 750
75 kw 1435 1241 460 1383 498 338 75 3000 260 870
90 kw 1360 1593 410 1330 547 447 90 3000 280 950
